典型應用場景
PF510數字功率計是一款多功能、寬帶寬、觸屏型數字功率計。該產品基本精度0.1%，帶寬達1MHz,采樣率500kS/s。5″ LCD觸控屏，操作便捷,可直接顯示電壓、電流波形。標配LAN、USB、RS-232通信接口，并支持U盤存儲。廣泛應用于照明、家電，光伏、電源、電機、變頻器、UPS等測試領域。
主要特點
一、5″ LCD觸控屏及多種顯示模式

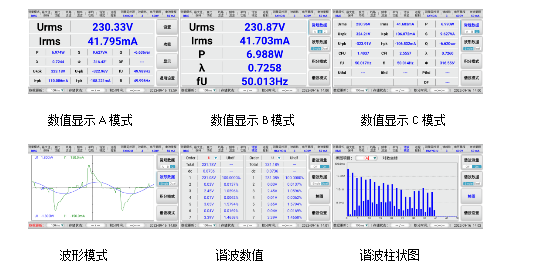

搭配5″彩色LCD觸控屏，操作便捷，實時顯示清晰直觀。同時提供數值顯示、波形顯示、柱狀圖顯示等多種顯示模式。數值顯示模式下，最多同時顯示19個數值；波形模式下，可顯示電壓、電流波形；諧波測量時，可選擇數值或柱狀圖顯示，清晰明了。
二、寬帶寬

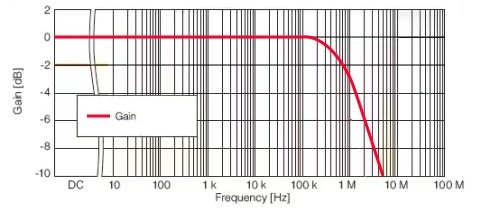

具有1MHz帶寬，頻率測量范圍高達200kHz，可準確測試開關電源、變頻家電等輸入波形中含有豐富高頻諧波成分的這類產品。
三、500kHz高速采樣

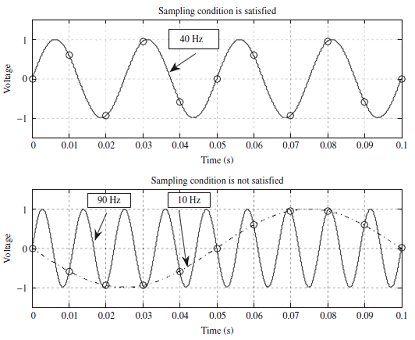

為準確分析PWM波形等高頻信號的功率，需要進行滿足采樣定理的測量以避免信號混疊失真。PF510具有500kHz的高速采樣，可實現對200kHz頻率信號的精確分析。
四、位移因數測量

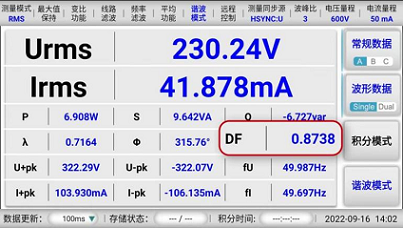

可直接測量位移因數，位移因數也稱基波功率因數，等于基波有功功率除以基波電壓和電流的有效值的乘積。
五、自動量程及量程跳轉功能

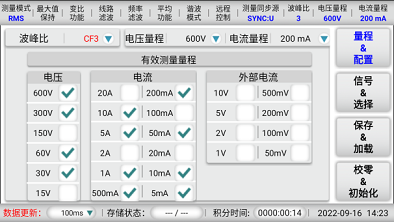

通常在積分模式下，需要固定測量量程，但當輸入電壓或電流超過所選量程的最大值時，測量將出錯，需要提高量程重新測試。PF510可以在積分模式下自動快速切換量程，并可以選擇指定量程跳轉，保證了測量的準確性和連續性。
六、自動數據更新率
當測量頻率變化較大的產品時，若選擇固定數據更新率可能因與信號的不匹配導致測量誤差。選擇“AUTO”模式，自動調節數據更新率以捕捉頻率波動的輸入信號，例如電機的輸入信號。最低可覆蓋至0.1Hz。自動檢測輸入信號的周期并執行準確測量
七、機型小巧

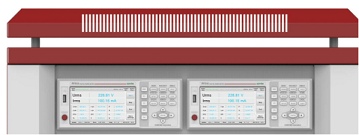

體積小巧，2U高度，可輕松將兩臺PF510并排安裝于標準機柜中，方便系統集成使用
主要技術指標
| 型號 | PF510數字功率計 |
| 顯示窗口 | 5"LCD 觸控屏 |
| 電壓測量范圍 | 75mV~600V |
| 電流測量范圍 | 25uA~20A |
| 外部電流傳感器輸入 | 25mV~10V |
| 頻率范圍 | DC,AC:0.5Hz~200kHz, 帶寬1MHz(-3dB) |
| 濾波器 | 線路濾波/頻率濾波：可選擇OFF 、500Hz或5kHz |
| 數據更新率 | 0.1s、0.25s、0.5s、1s、2s、5s、10s、20s、自動Auto |
| 同步源 | 可選擇信號的電壓、電流或數據更新周期的整個區間作為測量時的同步源 |
| A/D 轉換器 | 電壓、電流輸入同時轉換 ·分辨率：16bit ·采樣速率：500 kHz |
| 通訊接口 | 標配：USB,LAN,RS-232; 選配：RS-485,CAN |
